一、原材料選用及配比

1. 原材料選用

水泥選用普通硅酸鹽水泥，最適合使用礦渣硅酸鹽水泥，其水化熱低、抗水、抗?jié)B性能優(yōu)越；標(biāo)號≥42.5Mpa；采用中粗砂且級配良好，含泥量小于3%（重量計），砂中有害物質(zhì)如云母、硫化物等的含量不足于危害混凝土強(qiáng)度； 碎石子最大粒徑不大于15mm，且級配良好，針、片狀顆粒含量不大于15%，軟弱顆粒含量不大于10%，含泥量不大于1%。

可加入減水劑、早強(qiáng)劑、防凍劑等添加劑，以改善混凝土性質(zhì)，增加其和易性和強(qiáng)度，節(jié)約用水。

2. 配比

水∶水泥∶砂∶石=0.51∶1∶1.53∶2.93，砂率為34%（不同的原材料可改變配比）。拌合前對各種原材料必須進(jìn)行計量，計量誤差不超出3%。

二、離心成型轉(zhuǎn)速

1. 布料轉(zhuǎn)速

離心工藝參數(shù)包括離心成型轉(zhuǎn)速與離心時間，離心成型過程包括：布料、加速、密實(shí)、脫水，對應(yīng)的離心成型轉(zhuǎn)速分別為慢速、中速、快速。布料階段，管體模具轉(zhuǎn)速必須使混合料顆粒具有一定的離心力并足以克服重力，保持與管體模具內(nèi)壁接觸并不致落下，同時轉(zhuǎn)速不能過大，以免混合料分層。

2. 密實(shí)轉(zhuǎn)速

密實(shí)階段，井管模具轉(zhuǎn)速必須產(chǎn)生足夠大的離心力，以使混凝土中多余水分排出，產(chǎn)生擠壓力，同時克服混凝土粘聚阻力等。

3. 離心成型轉(zhuǎn)速與時間對應(yīng)關(guān)系

在離心成型過程中，要控制的是離心成型轉(zhuǎn)速與離心時間，為了便于布料，使料漿均勻分布，實(shí)現(xiàn)初步成型、中間過渡、密實(shí)這三個目的。通常采用三檔速度，即慢-中-快。離心成型轉(zhuǎn)速與離心時間參考值見表1所示。

鋼模轉(zhuǎn)速（r/min）		時間（min）
慢速	80～120	0.5～1
升速	升速階段	1～2
快速	400～560	4～5

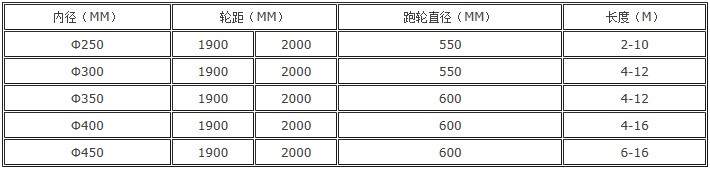

依據(jù)表1參數(shù)，預(yù)應(yīng)力鋼筋混凝土井管（新型井管）實(shí)際生產(chǎn)時，大型的取較低轉(zhuǎn)速，小型的取較高轉(zhuǎn)速。
