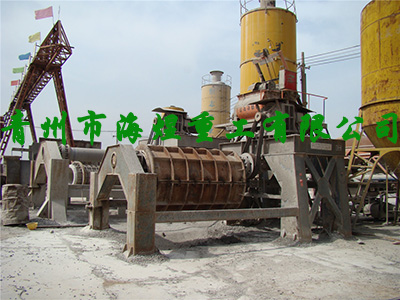

懸輥制管機由主柱、固定橫梁、活動橫梁、電動機、傳動減速皮帶輪、輥軸、水泥管模具、擋圈等組成。

制管時，先半外模具套進輥軸，關閉活動橫梁后，將模具兩端擋圈壓在輥軸上，由電機帶動輥軸旋轉。因輥軸與擋圈間產生磨擦力，使輥軸帶動外模具一起轉動。當模具旋轉速度產生的離心力足以使混凝土料粘附在模壁并可將底部混凝土料帶至頂部時，便可用皮帶喂料機自模具一端送進混凝土料，邊進料邊靠模具及混凝土壓在輥軸上的重量，將混凝土滾壓密實，并達到要求的厚度（由擋圈的高度控制）。如此陸續進行到另一端，待混凝土管全部成型并停車后，打開活動橫梁，將模具吊出養護。

使用懸輥制管機制管成型過程中，混凝土在模具內受到三種作用力：一是模具在旋轉過程中產生的離心力；其作用是使混凝土恰好能夠粘附在模壁上；二是滾壓力，因模具放在輥軸上，由于輥軸的反作用力而使模內混凝土壓實成型；三是振動力，因混凝土內骨料大小不同，故與輥軸的接觸面也不平，轉動時就自然地會產生一些振動，同時輥軸與模具并非同心圓，旋轉時模具將產生擺動，用托輪使其變成振動，振動力可使混凝土內部材料分布均勻。這三種力中滾壓力是主要的。

懸輥法制管與國內普遍采用的離心法制管相比，具有強度高、質量好、用料少、成本低、設備簡單、制造容易、改善勞動條件、生產流程靈活等優點。

我們曾進行過一些試驗，現將其試驗結果和成本分析表如下。

質量檢驗成果表

成本分析對比表
